كنوع من منتج بطارية الليثيوم أيون, تحظى وحدات البطارية تدريجياً بالاهتمام. اليوم سوف نتعرف على الأشياء التي يجب الانتباه إليها عند شراء وتخصيص وحدات البطارية من خلال التطبيق, يكلف, هيكل وجمع المعلومات. هل تريد توفير الطاقة وتكلفة شراء وحدات البطارية التي تناسب احتياجاتك? ثم تعال وألق نظرة على هذا الدليل الكامل لشراء وحدات البطارية!
وحدة البطارية القياسية ووحدة البطارية المخصصة
وحدة البطارية القياسية
تشير وحدات البطارية القياسية عمومًا إلى وحدات البطارية التي تم تطويرها وتصميمها وفقًا لمعايير الصناعة, إنتاجها كبير وتطبيقها على نطاق واسع.
عادة ما يتم تطوير وحدات البطارية القياسية لمطابقة المشاريع المقابلة. على سبيل المثال, وحدات بطارية المركبات الكهربائية المستخدمة في السيارات الكهربائية, أو وحدات بطارية تخزين الطاقة المستخدمة في مشاريع تخزين الطاقة الكبيرة. بالنسبة لتطبيقات مختلفة, تطورهم وتصميمهم مختلفان أيضًا. لمزيد من المعلومات, يرجى الرجوع إلى: وحدة بطارية EV مقابل. وحدة بطارية ESS.
ميزة وحدات البطارية القياسية هل تم تطوير المنتجات وإنتاجها. لقد كانوا تم التحقق من السوق, ولا يلزم وجود تكاليف تطوير إضافية عند الشراء. في نفس الوقت, عيوبها واضحة أيضا.
يجب تحديد موقع نقطة تثبيت وحدة البطارية عمومًا وفقًا لتخطيط حزمة البطارية بأكملها, ويجب النظر بشكل شامل في موثوقية وحدة البطارية في ظل ظروف الاهتزاز. للحصول على وحدات البطارية القياسية, تم تحديد هذه. فضلاً عن ذلك, هناك أيضًا مواضع واجهة مكونات تبديد الحرارة وواجهة جمع معلومات البطارية أيضًا مصممة.
لذلك, متى شراء وحدات البطارية القياسية, يجب أن تنتبه إلى ما إذا كانت وحدة البطارية التي تختارها يمكنها مطابقة منتجك. سواء كان ذلك طلب, مقاس, التثبيت والواجهة وحدة البطارية, هو - هي يحتاج إلى تأكيد قبل الشراء.
وحدة بطارية مخصصة
مقارنة بوحدات البطارية القياسية, وحدات البطارية المخصصة لها مرونة أعلى. يمكنك تخصيص وحدة بطارية أكثر ملاءمة وفقًا للموقف الفعلي للمشروع. الاعتبارات الرئيسية لتخصيص وحدات البطارية هي بشكل عام ما يلي: خلايا البطارية, مقاس, والتطبيق.
1.خلايا البطارية
يمكن لمواقع البطارية المخصصة تحديد خلايا البطارية المناسبة وفقًا للجهد المطلوب, طريقة السعة والتجميع. تعد خلايا البطارية عالية الجودة التي تم التحقق منها بواسطة السوق ويمكن توفيرها بشكل مستمر بكميات كبيرة الخيار الأفضل. هذا لا يضمن فقط إنتاج وحدات البطارية بعد التصميم والتطوير, ولكن أيضًا يسمح بالعثور على خلايا البطارية البديلة أثناء صيانة ما بعد البيع. لن يتم مقاطعة تطوير وحدات البطارية وإنتاجها بسبب التوقف عن إنتاج خلايا البطارية.
2.مقاس
عادة ما يتم تحديد حجم وحدة البطارية من خلال المساحة التي يتم وضعها فيها. إذا كانت المساحة واسعة, يمكن تحديد حجم وحدة البطارية على نطاق أوسع. إذا كانت المساحة ضيقة, يعد وضع وحدة البطارية وترتيبها مهمًا جدًا. تخطيط معقول والترتيب يمكن أن يسمح لوحدة البطارية تلبية متطلبات إمداد الطاقة أثناء مراعاة تبديد الحرارة الجيد, السلامة والدعم الهيكلي.
3.طلب
تستخدم وحدات البطارية بشكل أساسي في مشاريع تخزين الطاقة والطاقة.
تطبيقات الطاقة تشير بشكل عام إلى السيارات الكهربائية, طائرات بدون طيار, دراجات ثلاثية العجلات, عربات الغولف, اليخوت, إلخ. هذه المشاريع لديها عموما عالية متطلبات الحجم, معدل التفريغ, والمقاومة الزلزالية من وحدات البطارية. يتطلب البعض أيضًا جمع بيانات البطارية في الوقت الفعلي. هذه كلها شيء يجب مراعاته عند الشراء.
تطبيقات تخزين الطاقة تشير بشكل عام إلى كبيرة, واسطة, ومشاريع تخزين الطاقة الصغيرة, تخزين الطاقة المنزلية, تخزين الطاقة التجارية, يو بي إس, إلخ. هذه المشاريع لديها عموما عالية متطلبات حياة الدورة وسعة التخزين من وحدات البطارية. جمع البيانات وجمع بيانات البطارية ضرورية أيضًا.
على الرغم من أن وحدات البطارية المخصصة أكثر مرونة, قد تتطلب بعض تكاليف التطوير ودورة أطول. عندما يكون هناك عدد أقل من وحدات البطارية المخصصة, قد تكون تكاليف الإنتاج أعلى من تكاليف الإنتاج الضخم.
حل جمع معلومات وحدة البطارية
أثناء تشغيل وحدة البطارية, تعد مجموعة دقيقة من البيانات مثل الجهد ودرجة الحرارة مهمة بشكل خاص لنظام إدارة البطارية. يمكن أن تعكس بيانات البطارية مباشرة حالة خلية البطارية وتوفر أساسًا رئيسيًا للتحكم الدقيق في نظام إدارة البطارية. إذا كان هناك انحراف في جمع البيانات, قد يصدر نظام إدارة البطارية تعليمات خاطئة, مما أدى إلى تقصير عمر البطارية, وفي الحالات الخطيرة, قد يجلب أيضًا مخاطر السلامة.
في الوقت الحالي, حلول جمع معلومات الوحدة النمطية الشائعة في السوق هي حلول FPC وحل تسخير الأسلاك.

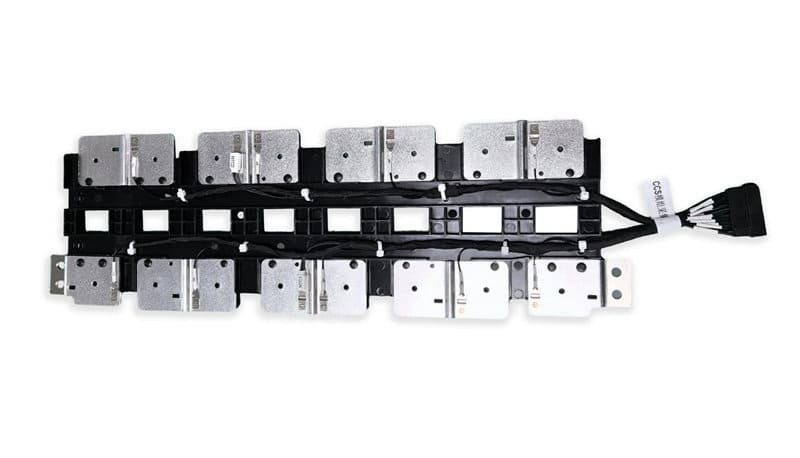

حل تسخير الأسلاك
يشير محلول تسخير الأسلاك إلى اتصال تسخير الأسلاك بقطب البطارية عبر المحطة لبناء مسار كهربائي مستقر ونقل الطاقة بدقة وإشارات. عادة ما يكون مصنوعًا من خيوط متعددة من أسلاك النحاس أو الألمنيوم الملتوية معًا, والخارج ملفوف بمواد عازلة لضمان انتقال مستقر للتيار والعزلة الآمنة للدائرة. مزود برقائق NTC أو الثرمستورات المكانية, يمكن جمع درجة حرارة البطارية.
يحتل حل تسخير الأسلاك مكانًا في السوق بتكنولوجيا ناضجة وأدائه الموثوق به. خاصة في بعض سيناريوهات التطبيق مع التحكم الصارم في التكاليف وتحديثات التكنولوجيا البطيئة نسبيًا, مثل بعض السيارات الكهربائية منخفضة السرعة وأجهزة تخزين الطاقة الصغيرة, أصبح حل تسخير الأسلاك هو الخيار الأول للعديد من الشركات المصنعة بتكلفة منخفضة وعملية التثبيت والصيانة البسيطة.
في محطات طاقة تخزين الطاقة الكهروضوئية الصغيرة في المناطق النائية, يمكن أن يعمل حل تسخير الأسلاك التقليدي بشكل ثابت في البيئات المعقدة والمتغيرة, توصيل الكهرباء باستمرار إلى السكان المحليين, وإظهار موثوقية عالية للغاية.
لكن, يحتوي حل تسخير الأسلاك أيضًا على أوجه قصور واضحة. يحتوي هذا الحل على عدد كبير من تسخير الأسلاك المتصل ببعضها البعض, وهو معقد للتسلل ويستغرق مساحة كبيرة. بمجرد حدوث خطأ, من الصعب استكشاف الأخطاء وإصلاحها.
يتم تقسيم حل تسخير الأسلاك إلى نوعين: إصلاح المسمار ولحام عذر بسبب طرق الاتصال المختلفة.
1.تثبيت المسمار
المزايا: تكلفة منخفضة. تتوفر مواصفات مختلفة لأطراف OT. عملية يدوي مريحة.
العيوب: العمال عرضة للأخطاء في التجميع. لا يمكن أن يكون آليًا ولديه كفاءة إنتاج منخفضة.
2.اللحام بالليزر
المزايا: انتقال إشارة مستقر, القدرة الحالية القوية. اتصال قوي وجميل, درجة عالية من الأتمتة.
العيوب: تكلفة أعلى بقليل من حل إصلاح المسمار.
حل FPC
دائرة مطبوعة مرنة (FPC), المعروف أيضًا باسم لوحة الدوائر الناعمة أو لوحة الدوائر المرنة, هي لوحة دوائر مطبوعة مرنة موثوقة وممتازة مصنوعة من بوليميد أو فيلم بوليستر كركيزة. يتميز كثافة الأسلاك عالية, وزن خفيف, سمك رفيع وضبط جيد.
يدمج حل FPC مجموعة المكونات واتصال الأسلاك, يمكن أن تتناسب بشكل وثيق مع سطح خلية البطارية, تجميع إشارات الجهد ودرجة الحرارة بدقة وسرعة, ونقلهم إلى BMS في الوقت الحقيقي, تحسين دقة وكفاءة إدارة البطاريات بشكل كبير. في نفس الوقت, يوفر مساحة قيمة ويحسن عقلانية التخطيط العام.
لكن, الحد الأدنى لترتيب كمية FPC عالية, المرونة سيئة, ومن الصعب التغيير والإصلاح. مرة واحدة صنع, يجب أن تبدأ التغييرات من الخريطة الأساسية أو برنامج التصوير الفوتوغرافي المترجم. قبل الإصلاح, قم بإزالة الفيلم الواقي الذي يغطي السطح واستعادته بعد الإصلاح. يقتصر حجمه على حجم معدات الإنتاج ولا يمكن أن يكون طويلاً وعريضًا جدًا. من السهل أن تتلف أثناء التجميع, والعملية غير السليمة يمكن أن تتسبب بسهولة في تلف الدائرة المرنة. يتطلب عمل موظفين مدربين للعمل.
عملية الإنتاج معقدة ولها متطلبات صارمة على المواد الخام, معدات التصنيع والموظفين الفنيين, مما يجعل تكلفة حل FPC مرتفعًا. فضلاً عن ذلك, يتأثر استقرار أداء FPC بسهولة في البيئات القاسية مثل ارتفاع درجة الحرارة والرطوبة العالية, ومزيد من التحسين للمواد والعمليات مطلوب للتعامل مع ظروف العمل المعقدة.

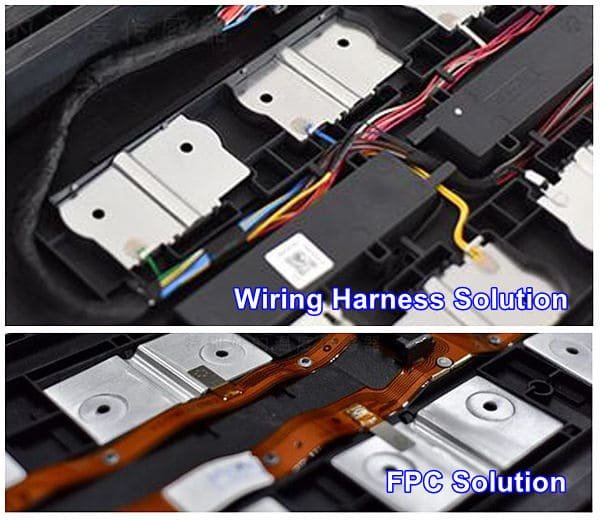

حل تسخير الأسلاك مقابل. حل FPC
في ملخص, غالبًا ما تستخدم حلول FPC في السيارات الكهربائية الراقية, المركبات التجارية وغيرها من المشاريع غير حساسة للسعر ويتم إنتاجها على نطاق واسع. غالبًا ما تستخدم حلول تسخير الأسلاك ذات الأسلاك المسمار في المشاريع التي لها متطلبات عالية التكلفة وتتطلب تفكيكًا مرنًا. غالبًا ما يختار معظم العملاء حل تسخير الأسلاك لحام الليزر الأكثر فعالية من حيث التكلفة.
إكسسوارات وحدة البطارية
مكونات العزل
عند تجميع وحدات البطارية, غالبًا ما تستخدم مواد قسم خلية البطارية. تستخدم هذه المواد بشكل أساسي لتبديد الحرارة, عزل توصيل الحرارة بين خلايا البطارية, والحصول على درجة معينة من العزل. فيما يلي عدة مواد عازلة شائعة:

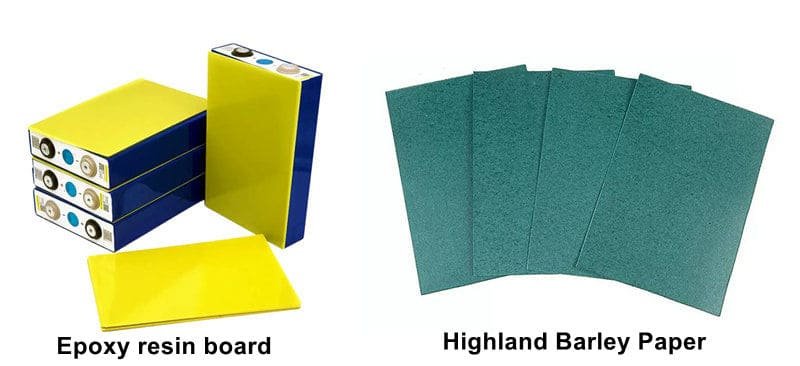

1.ورقة بارلي هايلاند
المزايا: تكلفة منخفضة للغاية, سهل القطع والتثبيت, عزل موثوق.
العيوب: الموصلية الحرارية سيئة للغاية, غير قادر على المساعدة في تبديد الحرارة. مقاومة درجة الحرارة المحدودة, سهل الكربون والفشل في درجات حرارة عالية. رطوبة قوية, يتناقص أداء العزل في البيئات الرطبة.
2.لوحة راتنج الايبوكسي
المزايا: تكلفة منخفضة. صلابة عالية, يمكن أن يكون بمثابة دعم هيكلي. مقاومة للتآكل الكيميائي واختراق الإلكتروليت.
العيوب: ضعف الموصلية الحرارية, من السهل تشكيل النقاط الساخنة المحلية. هشاشة عالية, سهل الكراك تحت بيئة الاهتزاز. راتنج درجات الحرارة العالي يتحلل ويطلق الغازات الضارة.
3.رغوة
المزايا: تكلفة منخفضة, مرونة جيدة, سهل التثبيت.
العيوب: رطوبة قوية, انخفاض أداء العزل في البيئات الرطبة. يجب أن تصل السمك إلى مواصفات معينة لتحقيق عزل فعال, ويستغرق مساحة.
4.لوحة الألومنيوم
المزايا: وزن خفيف, الموصلية الحرارية الجيدة. لوحات الألومنيوم ذات الثقوب لها كفاءة تبديد حرارة أعلى.
العيوب: تكلفة عالية. يجب تطبيق طبقة عازلة إضافية. يتم إنشاء Burrs بسهولة على حافة الفتحة وتخترق الحجاب الحاجز, مطلوب مراقبة جودة صارمة.
5.لاصق هيكلي
المزايا: تصميم متكامل, يعمل على إصلاح خلايا البطارية أثناء نقل الحرارة وتبديد الحرارة. جنبا إلى جنب مع لوحة الألمنيوم, يمكن أن تحسن الموصلية الحرارية.
العيوب: تكلفة عالية. من الصعب فصلها بعد المعالجة. ارتفاع درجة الحرارة قد تربط وتفقد اللزوجة.
6.Airgel
المزايا: الموصلية الحرارية منخفضة منخفضة, خفيف الوزن, مقاومة درجات الحرارة العالية.
العيوب: تكلفة عالية. قوة ميكانيكية منخفضة, من السهل كسر, يجب استخدامها مع بنية الدعم. من الصعب التثبيت.
في ملخص, إن عزل وحدة البطارية أعلاه وملحقات تبديد الحرارة لها مزايا وعيوب خاصة بها. في بعض الأحيان يتم استخدامها في تركيبة وفقًا لحالة المشروع. يحتاج محلول تبديد العزل وتبديد الحرارة لوحدة البطارية إلى التوازن بين الإدارة الحرارية (توصيل الحرارة الطولية) والسلامة الحرارية (التقسيم الجانبي), واخذ التكلفة.
مكونات ثابتة

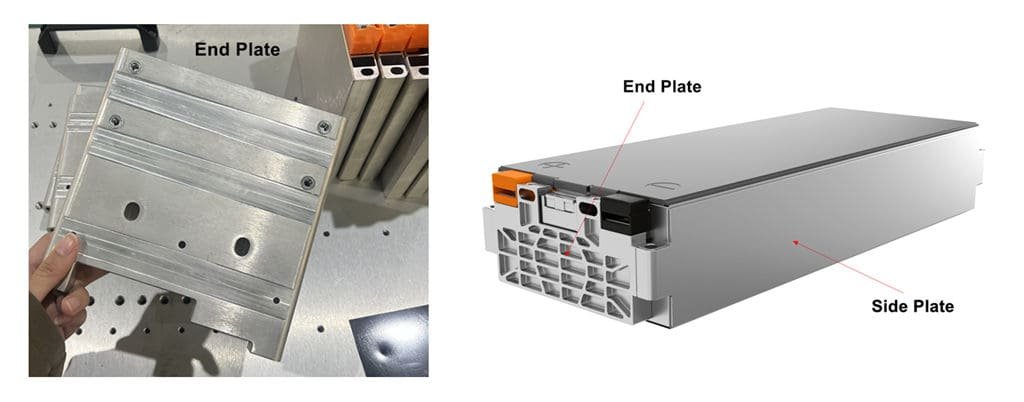

1.اللوحة الجانبية والنهاية
تم استخدام وحدات البطارية المبكرة في الغالب في السيارات الكهربائية, لذلك كانت ألواح نهاية سبيكة الألمنيوم والألواح الجانبية تستخدم في كثير من الأحيان لإصلاح خلايا البطارية. تحتوي وحدة البطارية على لوحتان نهائيتان ولوحان جانبيتان. توجد لوحات النهاية على رأس وحدة البطارية وذيل البطارية, وتقع اللوحات الجانبية على جانبي وحدة البطارية, التي تم إصلاحها عن طريق اللحام بالليزر. أنها توفر الدعم الميكانيكي وحماية لوحدة البطارية, ضمان المحاذاة والسلامة الهيكلية لخلايا البطارية في الوحدة النمطية. في نفس الوقت, يتم استخدام الموصلية الحرارية الممتازة للألمنيوم للمساعدة في تبديد الحرارة.
محلول اللوحة الجانبية بالإضافة إلى أن محلول لوحة النهاية له تأثير جيد لمكافحة الاهتزاز, والحماية والدعم جيدة جدا جدا. العيوب عالية التكلفة وسوء المرونة.
مع تطوير الصناعة, ألغت بعض وحدات البطارية تصميم الألواح الجانبية التقليدية. لا ينتج عن إلغاء اللوحة الجانبية أي صلة بين اللوحة الجانبية واللوحة النهائية لمقاومة قوة التمدد التي تجلبها كل خلية بطارية. لذلك, من أجل مقاومة قوة التمدد لخلية البطارية, عادةً ما يتم استخدام حزام الربط مع اللوحة النهائية لتطبيق قوة مسبقة عند تجميع وحدة البطارية لحل هذه المشكلة.
على الرغم من أن محلول لوحة الربط بالإضافة إلى محلول لوحة النهاية ليس قوياً مثل محلول اللوحة الجانبية بالإضافة إلى محلول لوحة النهاية, إنه يقلل من التكاليف ويحسن المرونة, وأصبح اختيار العديد من العملاء.

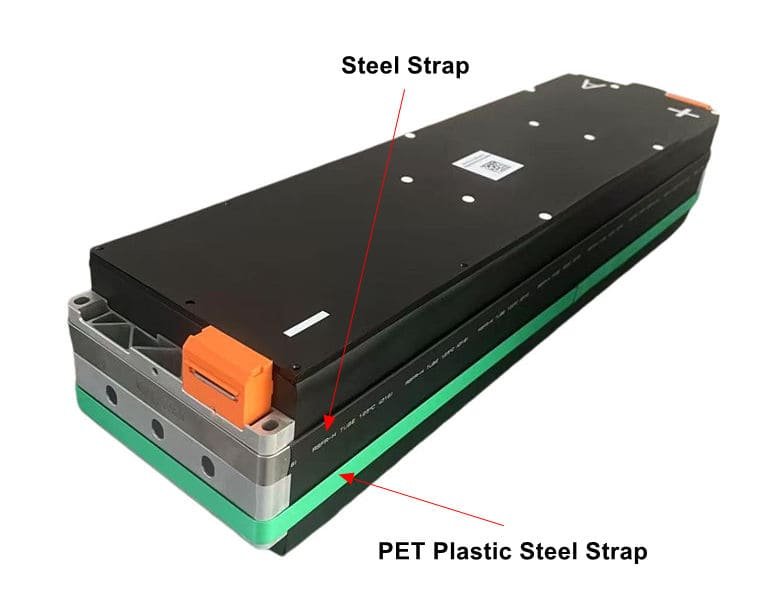

2.حزام الصلب وحزام الصلب البلاستيكي للحيوانات الأليفة
في القسم السابق, تحدثنا عن استخدام التعليق لتعزيز وحدات البطارية. في هذا القسم, سوف نلقي نظرة فاحصة على المزايا, عيوب وتكاليف الربط المصنوعة من مواد مختلفة.
في الوقت الحالي, المواد الأكثر استخدامًا بشكل شائع في السوق هي حزام الصلب وحزام من الصلب البلاستيكي للحيوانات الأليفة. في بعض الأحيان يتم استخدامها في تركيبة وفقًا للوضع. سيتم أيضًا تعديل عدد التعليقات المستخدمة وفقًا لمتطلبات المشروع.
ال مزايا الأشرطة الفولاذية نكون قوة ميكانيكية عالية وقوة شد كبيرة بالمقارنة مع الأشرطة الصلب للحيوانات الأليفة. استقرار أبعاد جيد ودقة عالية السمك. عيوبها أعلى تكلفة من الأشرطة الفولاذية للحيوانات الأليفة, وزن ثقيل, عملية معقدة وضخمة, وارتفاع تكاليف العمالة. بالاعتماد على أبازيم ربط الصلب للقفل, من السهل تكوين نتوءات وتشكل مخاطر السلامة.
ال مزايا الأشرطة الصلب للحيوانات الأليفة نكون انخفاض التكلفة ووزن أخف وزنا من الأشرطة الفولاذية. عملية آمنة ومريحة, مناسبة لخطوط الإنتاج الآلية. تأخير اللهب الممتاز والعزل, لا يوجد تصميم مشبك الصلب دون مخاطر النتوء. العيب هو أن القوة الميكانيكية أضعف من الأشرطة الفولاذية, وقد ينكسر تحت التأثير الشديد. قد يؤثر التعرض على المدى الطويل لدرجة الحرارة المرتفعة على التوتر.

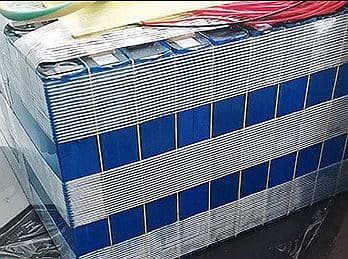

بالإضافة إلى الطريقتين أعلاه, عند مواجهة مشاريع تخزين الطاقة الصغيرة, سيختار بعض العملاء طريقة تجميع أبسط: فقط استخدم شريط التجميع لإصلاحه. هذه الطريقة لتوفير التكاليف للغاية, ولكن عادة ما يكون مناسبًا فقط لوحدات البطارية الصغيرة, مع عدد قليل من خلايا البطارية, سلسلة بسيطة واتصال متوازي, ولا توجد متطلبات للاهتزاز, مع حماية أو دعم إضافي. إلى جانب طريقة التجميع لتحديد المسمار, إنه أكثر مرونة وسهلة الاستبدال والصيانة.
مكونات التدفئة
في وقت سابق تعلمنا عن تبديد الحرارة وعزل مكونات وحدة البطارية. الآن دعنا نتحدث عن مكونات التدفئة.
نعلم جميعًا أن بطاريات ليثيوم أيون لديها نطاق درجة حرارة تشغيل معينة, وغالبًا ما تؤثر بيئات درجة الحرارة المنخفضة على أداء بطاريات ليثيوم أيون. تعد تقنية التسخين المسبق للبطارية جزءًا مهمًا من الإدارة الحرارية للبطارية. إنها تقنية تسمح لدرجة حرارة البطارية أن ترتفع بسرعة إلى درجة حرارة التشغيل المثلى عندما تكون درجة الحرارة منخفضة.
يمكن للتدفئة الطبيعية للبطارية استخدام الحرارة الناتجة عن البطارية نفسها عندما تعمل, التفريغ أو الشحن لزيادة درجة حرارة البطارية. لكن, طريقة التدفئة هذه بطيئة وليست مثالية. في هذا الوقت, يصبح فيلم التدفئة خيارًا أفضل.

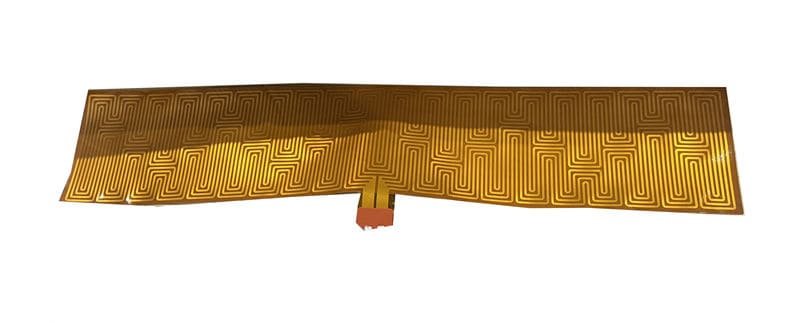

فيلم التسخين له تأثير تسخين جيد, سرعة سريعة, وهو قريب من سطح وحدة البطارية. لكن, لا تزيد إضافة فيلم تسخين من تكلفة وحدة البطارية, ولكن يتطلب أيضًا إعادة النظر في تصميم الإدارة الحرارية. لذلك, عادة ما يفكر العملاء في إضافة فيلم تسخين عند استخدام وحدة البطارية في بيئة باردة محددة. لا يلزم إضافة إضافية لبيئات الاستخدام العام.
ملخص
ما سبق هو المحتوى الكامل لهذه المقالة. نقوم بتحليل ومقارنة بنية وحدة البطارية, عناصر, التطبيقات والتكاليف, على أمل تقديم بعض المساعدة عند شراء وحدات البطارية. إذا كان لديك أسئلة أخرى, أو تحتاج إلى تخصيص أو شراء وحدة بطارية, اهلا وسهلا بك للاتصال بنا في أي وقت. سيساعدك فريقنا التقني المحترف بالتأكيد وتزويدك بحلول وحدة بطارية مثالية!
